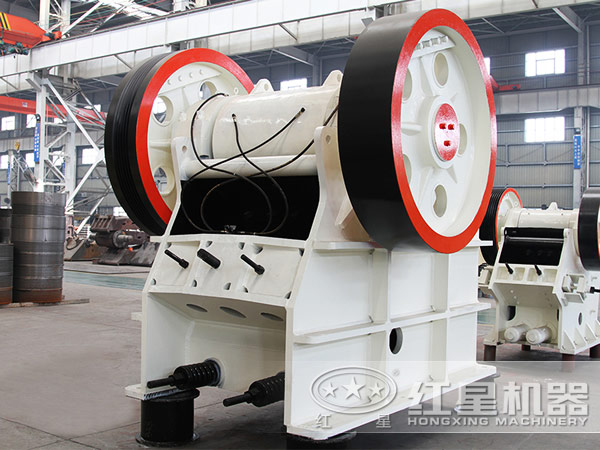

顎式破碎機和簡擺型顎式破碎機都是比較常見、用途廣泛的效能高破碎機，均具有結構簡單、操作方便、節能降耗、破碎比大、破碎效率高等特點，因此在市場上得到一致認可和肯定。本文主要對顎式破碎機和簡擺顎式破碎機結構進行闡述。

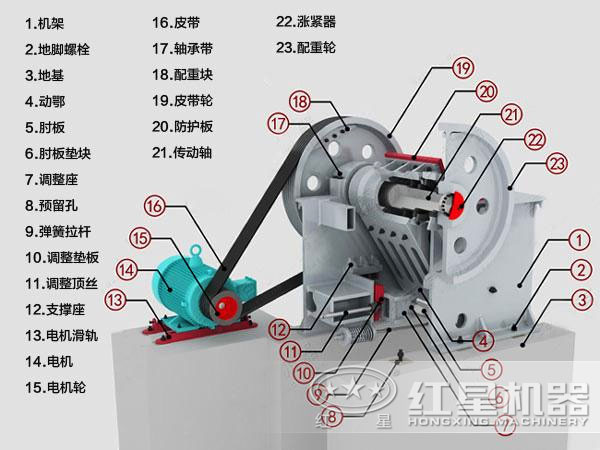

顎式破碎機通用結構定顎、動顎上都裝有襯板，襯板上有齒牙，有助于破碎物料。襯板的作用是防止定顎、動顎受到磨損。心軸的兩端由軸承支承，其上安有連桿。連桿的連桿頭與桿身分開制造。電動機通過V帶帶動帶輪及偏心軸。在連桿下方的凹槽中，裝有推力板支座，前推力板及后推力板分別支承于支座上。偏心軸除在一端安有帶輪外，在另一端安裝飛輪。
破碎腔的側壁上安有用螺釘或楔條固定的錳鋼側襯板。固定顎襯板除用螺釘固定外，下端在機架上焊有鋼板，上端有壓板，使固定顎襯板不致上下活動。動顎襯板下方支承在動顎下部的凸臺上，上方由楔鐵壓緊。
在后推力板與后支座之間，有一組墊板，用來調整排料口寬度。增加墊板厚度，使推力板和動顎向左方推移，排料口減小。反之，減少墊板厚度，排料口將增大。為了防止破碎機超負荷運行導致破碎機損壞，在零件設計計算時，將后推力板制成薄弱的一個環節，過負荷時使它首先折斷，以保護軸承及機器其他部分不受損害。通常后推力板用鑄鐵制成，并在中間鉆孔或切槽來減小其斷面尺寸，過載時它們首先折斷。這種保險裝置的缺點是出現事故后處理較為復雜，停車時間較長。
液壓型簡擺顎式破碎機結構（見圖1-3） 該型簡擺顎式破碎機的排料口、保險裝置均由液壓系統組合而成。液壓調節排料口裝置，利用液壓油缸和柱塞來調節排料口的寬度，用手動油泵或電動油泵向液壓缸供油。柱塞按要求將推力板推到所需位置后，插入墊板。在機器工作時，墊板承受后推力板的壓力，而柱塞及液壓油缸不再承受壓力。
該型顎式破碎機有液壓保險裝置，液壓連桿裝置，這種連桿上有一個液壓油缸和活塞，油缸與連桿上部（連桿頭）連接，活塞與連桿下部（推力板支座）連接。正常工作時，油缸內充滿壓力油，活塞與油缸相當于整體連桿的一部分。當非破碎物進入破碎腔時，作用于連桿的拉力增加，油缸下部油室的油壓隨之增加。若油壓超過組合閥內的高壓溢流間所規定的壓力時，壓力油將通過高壓溢流閥排出，活塞及推力板停止動作，動顎不擺動，從而起到保險作用。
圖 1-3 液壓簡擺型顎式破碎機
