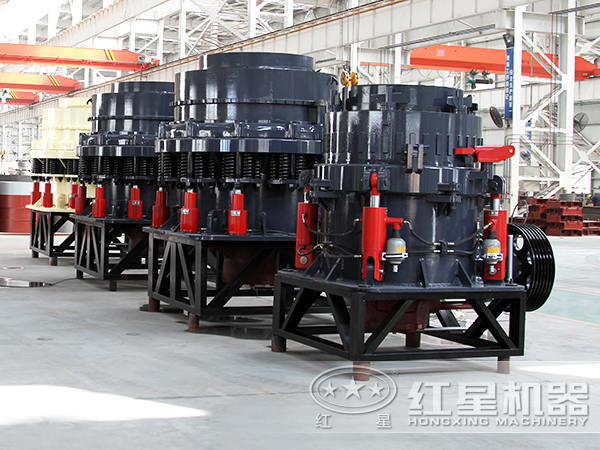

GP系列圓錐破碎機分為中碎型與細碎型兩大類，主要區別在于破碎腔的形狀與長度的不同。本文將對該系列圓錐破碎機的結構特點進行總結介紹。
GP系列圓錐破碎機的齒輪傳動有兩個特點：①大錐齒輪位于小錐齒輪的上方，工作中大錐齒輪與偏心套的自重能有效地抵消部分大錐齒輪向上的軸向力，從而使得上止推軸承負荷大大減小；②傳動錐齒輪采用的是斜直齒圓錐齒輪。在加工能力允許的情況下，這種形式的錐齒輪傳動比普通的直齒圓錐齒輪的傳動能力提高約1.5~1.6倍，而加工費用是相同的。
.jpg)
GP系列液壓圓錐破碎機結構的特點是調整主軸升降的活塞，其有兩大作用：活塞內腔底部作為主軸球軸承的支承座，同時活塞內腔壁又是偏心套的回轉中心。這種結構形式，可以較多地減小機架下部的長度，降低主機的安裝高度，從而減少安裝成本。由于主軸、偏心套及活塞均浸潤在60 k Pa壓力左右的潤滑油內，也有利于緩解構件之間的運動沖擊。
圓錐破碎機主軸中心線與主機架中心線的交角是由偏心套內孔的傾角形成的，無論動錐襯板怎樣上下變動，旋擺球半徑與支承球半徑都較為接近，有利于圓錐破碎機的平穩運轉，也有利于提高球軸承的支承接觸面積，可以減少球軸承的磨損。
支承主軸底部球軸承的中間板有設計。其上表面的形狀是一個半徑與主軸底部球軸承半徑相同的碗形凹球面，而下表面是一個略帶錐度的倒圓錐面。這個倒圓錐面可以保障中間板的上支承凹球面的中心位置自動相對崮定，不會因主軸的旋擺而改變，有利于主軸運動的穩定性。
.jpg)
GP系列圓錐機的另一個重要結構特點是其破碎腔型采取了使物料以自由落體方式通過的設計原理，為此，動錐擺動頻率比同規格的國內機型高20%~30%，使其主電機功率增大， 破碎產量提高，產品粒形改善。
通過了解該系列圓錐破碎機的結構特點，有利于企業對引進機型的消化和吸收，研究出具有自主知識產權的圓錐破碎機。
